MnZn Power Ferrite Material
Home >> Products >> MnZn Power Ferrite Material
型号
Type

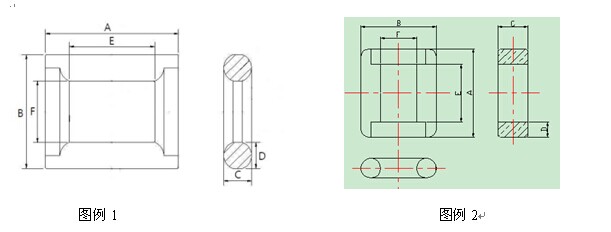

图例
尺寸 Dimension(mm)
重量
A
B
C
D
E
F
SQ1515
1
15.2±0.4
15.2±0.4
5.1±0.30
4.7±0.30
11.0±0.4
5.90±0.4
3.65g
SQ1614
1
16.5±0.5
14.0±0.3
5.0±0.20
4.5±0.20
12.5±0.5
5.00±0.3
3.60g
SQ1916
1
19.0±0.5
16.0±0.5
5.5±0.20
5.0±0.15
14.0±0.5
6.00±0.5
5.10g
SQ1918
2
19.0±0.4
18.3±0.4
5.5±0.20
2.5±0.20
14.0±0.3
8.22±0.3
5.50g
SQ2018
2
20.4±0.4
18.3±0.5
5.5±0.20
3.2±0.20
14.0±0.3
8.22±0.3
6.20g
SQ2318
1
22.8±0.4
18.1±0.4
5.0±0.30
4.5±0.25
14.8±0.4
9.10±0.4
5.90g
SQ2418
1
24.0±0.3
17.5±0.4
6.0±0.20
5.5±0.25
20.0±0.3
6.50±0.4
7.60g
SQ2521
1
24.7±0.5
21.3±0.5
5.2±0.20
4.9±0.20
15.9±0.4
11.50±0.4
7.50g
SQ2820
1
28.0±0.4
20.0±0.4
6.5±0.20
6.0±0.25
22.0±0.4
8.00±0.4
10.50g
SQ4319
1
43.0±0.8
19.2±0.4
6.8±0.25
6.1±0.25
33.0±0.6
7.00±0.4
17.50g
型号
Type
有效参数
Effective parameter
AL值 AL（nH/N2）
C1
(mm-1)
Le
(mm)
Ae
(mm2)
Ve
(mm3)
HC-5
HC-7
HC-10
HC-12
SQ1515
2.64
39.36
14.87
586.00
3000±30%
3500±30%
SQ1614
2.74
39.91
14.57
581.35
4200±30%
5000±30%
SQ1916
2.46
47.28
19.20
908.26
4600±30%
5600±30%
SQ1918
2.77
53.83
17.34
933.07
4500±30%
5400±30%
SQ2018
2.51
55.15
21.92
1209.20
3700±30%
4500±30%
SQ2318
2.63
58.59
22.34
1309.00
4600±30%
5000±30%
SQ2418
2.81
52.88
18.75
991.99
4250±30%
4500±30%
SQ2521
2.86
69.25
24.24
1678.36
4800±30%
5300±30%
SQ2820
2.43
67.57
27.78
1877.59
3700±30%
4500±30%
SQ4319
2.46
96.88
39.30
3808.04
3500±30%
4500±30%
